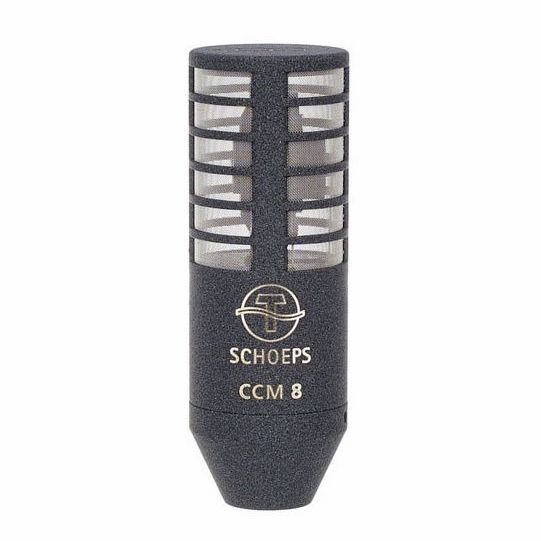

Schoeps CCM8
Microphone bidirectionnel statique miniature, prise Lemo
Inclus dans la location :
Suspension CINELA
Mousse adaptée
Bonnette B20
Windjammer W20
Perche
Accessoires en option :
Description complète

Ce type de capsule est un véritable transducteur dipolaire (bidirectionnel), fonctionnant avec un seul diaphragme. Son axe principal est à angle droit par rapport à la capsule, et est marqué à 0° et 180° par un point rouge et un point noir respectivement.

Les qualités inhérentes à un transducteur de gradient de pression pur sont facilement observables dans ce type de capsule : Sa sensibilité diminue aux basses fréquences.

La caractéristique directionnelle est extraordinairement indépendante de la fréquence. L’effet de proximité est présent. L’indice de directivité d’un modèle en forme de 8 est le même que celui d’un cardioïde ; si les microphones présentant ces deux modèles sont placés à la même distance d’une source sonore, un équilibre quantitativement similaire entre le son direct et le son réverbéré serait capté.

En pratique, une telle comparaison serait toutefois trompeuse, car une figure en 8 ne réagit pas aux sons provenant des côtés, du dessus ou du dessous de son axe principal comme le fait un cardioïde. Le lobe arrière de la figure 8 a une sensibilité égale à celle de son lobe avant, ce qui compense exactement la différence quantitative – mais dans des conditions de réverbération normales, le son qui atteint le lobe arrière de la figure 8 sera retardé et dispersé dans une mesure beaucoup plus importante que l’énergie sonore réverbérante qu’un cardioïde capte par l’avant et les côtés ; le son réfléchi sera généralement soumis à une absorption beaucoup plus importante des hautes fréquences également.

Ainsi, l’énergie sonore réverbérante captée par un « figure en 8 », bien que théoriquement égale en quantité, est de nature très différente de celle qui serait captée par une capsule cardioïde dans la même position. La qualité sonore du CCM/MK 8 est claire et neutre.

Caractéristique Techniques

Caractéristiques sonores :
Réponse en fréquences : 40 Hz - 15 kHz

Caractéristiques techniques :
Tension maximale de sortie : 2,6 V (8,3 dbV) sur charge 2 kΩ
Pression acoustique maximale (DHT<0.5%) : 136 dB-SPL (P48) ; 128 dB-SPL (P12)
Filtre coupe bas : 20 Hz, 12 dB/Oct.
Impédance de charge minimale recommandée : 2 kΩ
Impédance de sortie : 90 Ω @ 1kHz
Longueur de câble maximale : > 400 m
SCHOEPS RFI Shield : Non
Alimentation, norme et gamme valide : P48 / >40 V // P12 / >10 V
Consommation : 4 mA (P48) // 3,6 mA (P12)
Réjection mode commun (@ 1KHz) : > 55 dB

Caractéristiques physiques :
Sortie : Lemo, analogique, 1 canal
Longueur : 58 mm
Diamètre : 20 mm
Poids : 43 g
Finition de surface : Gris mat

Description complète

Ce type de capsule est un véritable transducteur dipolaire (bidirectionnel), fonctionnant avec un seul diaphragme. Son axe principal est à angle droit par rapport à la capsule, et est marqué à 0° et 180° par un point rouge et un point noir respectivement.

Les qualités inhérentes à un transducteur de gradient de pression pur sont facilement observables dans ce type de capsule : Sa sensibilité diminue aux basses fréquences.

La caractéristique directionnelle est extraordinairement indépendante de la fréquence. L’effet de proximité est présent. L’indice de directivité d’un modèle en forme de 8 est le même que celui d’un cardioïde ; si les microphones présentant ces deux modèles sont placés à la même distance d’une source sonore, un équilibre quantitativement similaire entre le son direct et le son réverbéré serait capté.

En pratique, une telle comparaison serait toutefois trompeuse, car une figure en 8 ne réagit pas aux sons provenant des côtés, du dessus ou du dessous de son axe principal comme le fait un cardioïde. Le lobe arrière de la figure 8 a une sensibilité égale à celle de son lobe avant, ce qui compense exactement la différence quantitative – mais dans des conditions de réverbération normales, le son qui atteint le lobe arrière de la figure 8 sera retardé et dispersé dans une mesure beaucoup plus importante que l’énergie sonore réverbérante qu’un cardioïde capte par l’avant et les côtés ; le son réfléchi sera généralement soumis à une absorption beaucoup plus importante des hautes fréquences également.

Ainsi, l’énergie sonore réverbérante captée par un « figure en 8 », bien que théoriquement égale en quantité, est de nature très différente de celle qui serait captée par une capsule cardioïde dans la même position. La qualité sonore du CCM/MK 8 est claire et neutre.

Caractéristique Techniques

Caractéristiques sonores :
Réponse en fréquences : 40 Hz - 15 kHz

Caractéristiques techniques :
Tension maximale de sortie : 2,6 V (8,3 dbV) sur charge 2 kΩ
Pression acoustique maximale (DHT<0.5%) : 136 dB-SPL (P48) ; 128 dB-SPL (P12)
Filtre coupe bas : 20 Hz, 12 dB/Oct.
Impédance de charge minimale recommandée : 2 kΩ
Impédance de sortie : 90 Ω @ 1kHz
Longueur de câble maximale : > 400 m
SCHOEPS RFI Shield : Non
Alimentation, norme et gamme valide : P48 / >40 V // P12 / >10 V
Consommation : 4 mA (P48) // 3,6 mA (P12)
Réjection mode commun (@ 1KHz) : > 55 dB

Caractéristiques physiques :
Sortie : Lemo, analogique, 1 canal
Longueur : 58 mm
Diamètre : 20 mm
Poids : 43 g
Finition de surface : Gris mat
