Wisycom LNNA2
Antenne large bande active
Inclus dans la location :
Câbles adaptés
Accessoires en option :
Splitter d'antenne
Alimentation
Description complète

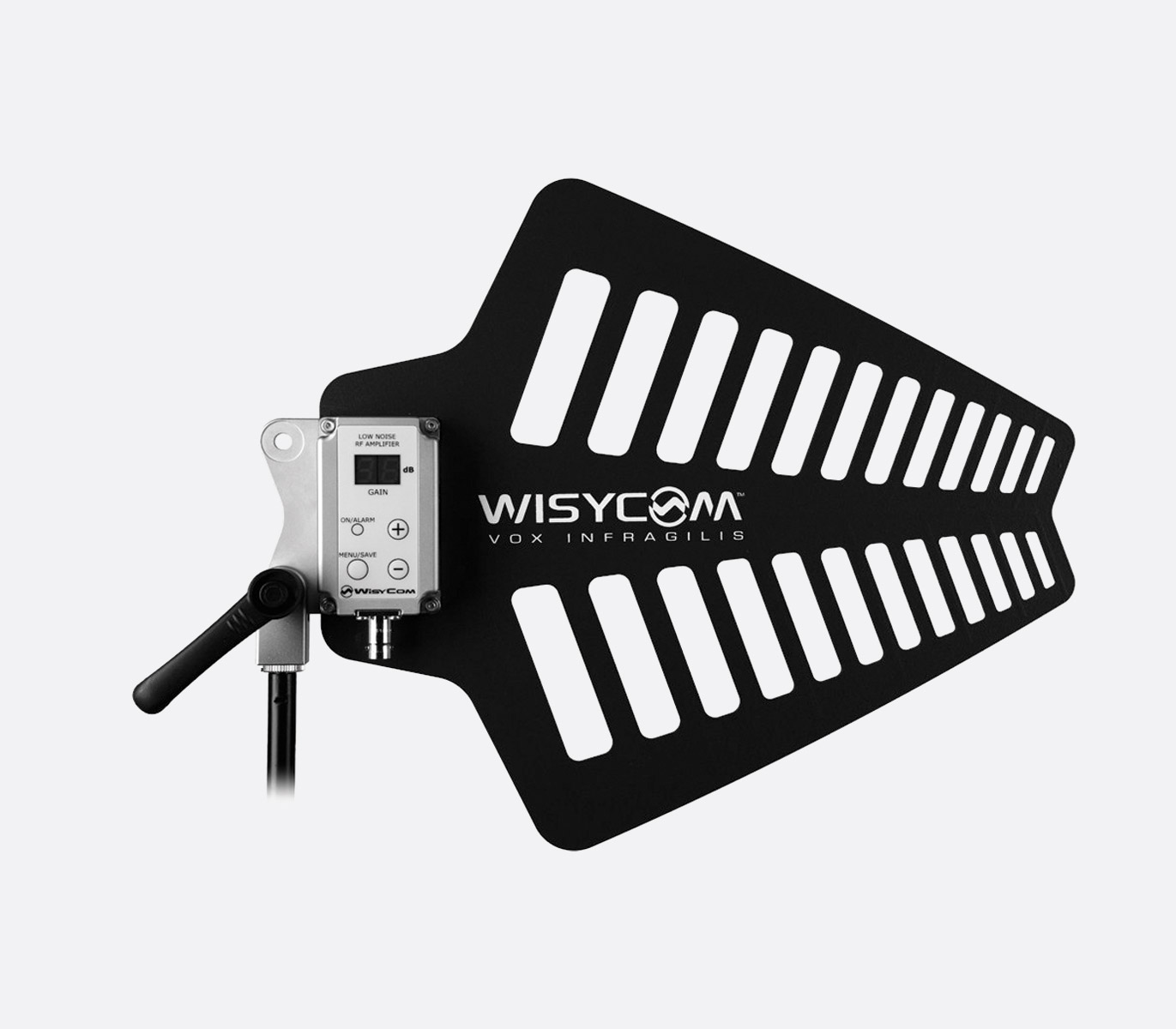

LNNA2 est une antenne UHF large bande LPDA (log périodique dipôle Array).
Il améliore la réception en fournissant env. Gain de 6 dB avec une largeur de faisceau typique de 90 degrés.

CARACTÉRISTIQUES

AGILE : bande passante de travail de 470 à 870 MHz
FACILE ET RAPIDE À UTILISER : affichage LED et boutons de fonction
ROBUSTE : construction en métal robuste et protection époxy sur les joints de câbles
HAUTE PERFORMANCE : gain optimisé de 6 dB avec une largeur de faisceau typique de 90 degrés
BOOSTER INTÉGRÉ : booster linéaire très élevé (OIP3 40 dBm) avec gain de 15 dB réglable en un pas de dB

Caractéristique Techniques

Gamme de fréquence : 470 - 870 MHz (420 - 1300 MHz contourné)
ROS : <1:1,5 ; typ. = 1:1,4
Polarisation : Verticale
Radiation : Directionnel
Connecteur : Type N (adaptateur BNC disponible)
Impédance : 50 Ω
Gain de booster : à - 15 dB (typique), sélectionnable par pas de 1 dB (+/- bouton)
OIP3 : +43 dBm (point d'interception d'ordre de sortie 3°) typique
Source de courant : +12 V, 100 mA
Matériel : fibre de verre époxy (cuivre – plaquée)
Finition : noir mat
Montage : 5/8” avec valeur ou 3/8” avec adaptateur
Dimensions : 276 x 336 x 61 mm (HxLxP)
Poids : 585 g

Description complète

LNNA2 est une antenne UHF large bande LPDA (log périodique dipôle Array).
Il améliore la réception en fournissant env. Gain de 6 dB avec une largeur de faisceau typique de 90 degrés.

CARACTÉRISTIQUES

AGILE : bande passante de travail de 470 à 870 MHz
FACILE ET RAPIDE À UTILISER : affichage LED et boutons de fonction
ROBUSTE : construction en métal robuste et protection époxy sur les joints de câbles
HAUTE PERFORMANCE : gain optimisé de 6 dB avec une largeur de faisceau typique de 90 degrés
BOOSTER INTÉGRÉ : booster linéaire très élevé (OIP3 40 dBm) avec gain de 15 dB réglable en un pas de dB

Caractéristique Techniques

Gamme de fréquence : 470 - 870 MHz (420 - 1300 MHz contourné)
ROS : <1:1,5 ; typ. = 1:1,4
Polarisation : Verticale
Radiation : Directionnel
Connecteur : Type N (adaptateur BNC disponible)
Impédance : 50 Ω
Gain de booster : à - 15 dB (typique), sélectionnable par pas de 1 dB (+/- bouton)
OIP3 : +43 dBm (point d'interception d'ordre de sortie 3°) typique
Source de courant : +12 V, 100 mA
Matériel : fibre de verre époxy (cuivre – plaquée)
Finition : noir mat
Montage : 5/8” avec valeur ou 3/8” avec adaptateur
Dimensions : 276 x 336 x 61 mm (HxLxP)
Poids : 585 g
