Inclus dans la location :
Antennes taille (fréquence) au choix
Accessoires en option :
Description complète

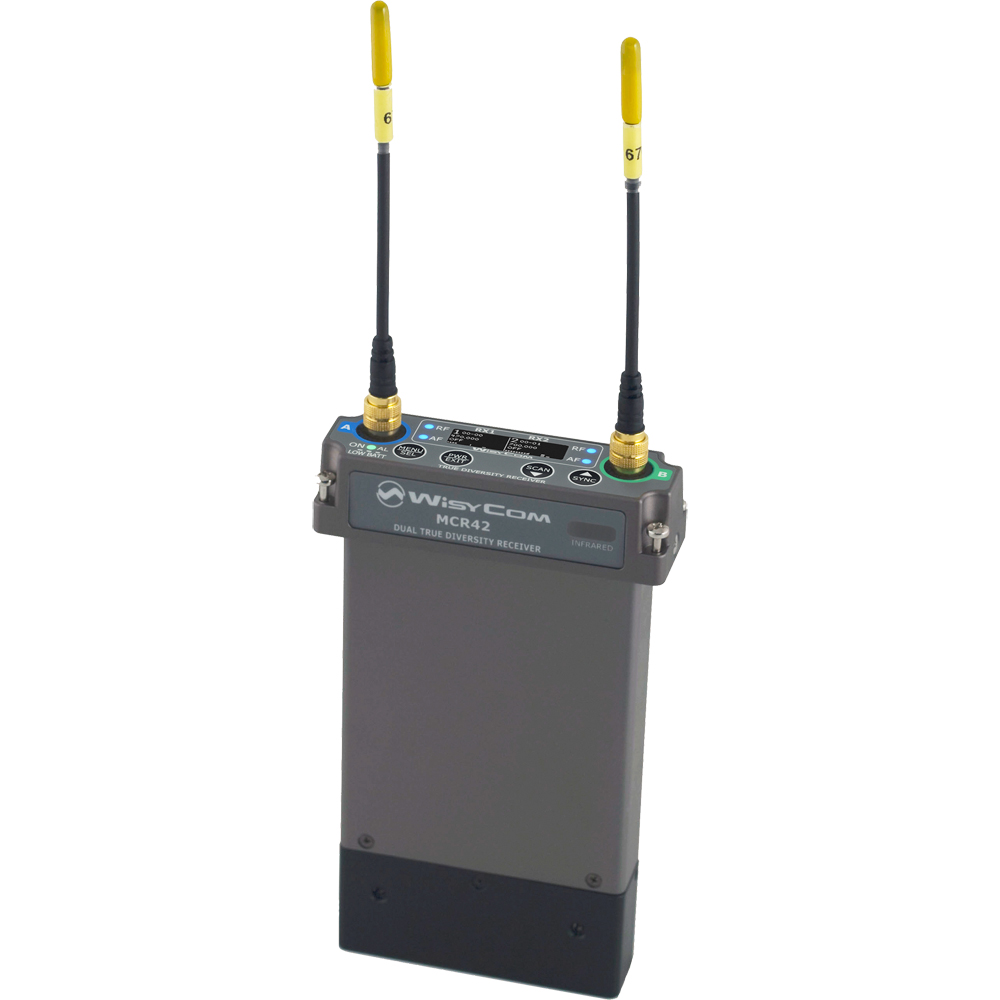

Le MCR42 est un récepteur de caméra conçu pour offrir les meilleures performances de sa catégorie. Quatre récepteurs sont couplés en interne par deux dans une véritable CONFIGURATION DE VRAIE DIVERSITÉ. Son frontal est doté d’une chaîne de filtres mobiles pilotés par microcontrôleur pour permettre un FONCTIONNEMENT LARGE BANDE jusqu’à 240 MHz avec une grande sélectivité.
Un puissant DSP à faible consommation vous offre le meilleur des technologies analogiques et numériques dans une approche hybride pour des opérations fluides, une couverture élevée et avec notre PTT (push to talk) breveté déjà intégré.
Double véritable diversité dans un format modulaire autonome ou enfichable.
Bande passante de commutation jusqu’à 240 MHz dans la gamme UHF.
Traitement audio basé sur DSP pour des sorties audio et numériques imbattables avec notre technologie brevetée PTT (push to talk) déjà intégrée.
40 groupes de 60 fréquences entièrement programmables par l’utilisateur.
Opérations multicompander
Interface infrarouge pour la programmation et la synchronisation des émetteurs
La technologie exclusive de télémétrie numérique sous-porteuse de Wisycom permet :
– la surveillance à distance de la batterie TX
– le fonctionnement du silencieux
– la fonction PTT (un module de panneau arrière en option est disponible, avec la sortie interphone secondaire)
Configuration et fonctionnement faciles via un écran OLED
Caractéristique Techniques
Gamme de fréquence : 470 - 700 MHz
Canaux commutables : 2400 gérés en 40 groupes de 60 fréquences entièrement personnalisables par l'utilisateur
Fenêtre de commutation : Jusqu'à 232 MHz
Fréquences : circuit synthétiseur de fréquence contrôlé par microprocesseur, avec pas minimum de 25 kHz ;
les fréquences sont facilement reprogrammées par PC avec le programmateur UPK300E/UPKmini en option
Erreur de fréquence : <± 2,5 ppm, dans la plage de température nominale
Modulation : FM, avec désaccentuation
Écart nominal : ±40 kHz (évolution de fonctionnement max. = ± 60 kHz)
Entrées d'antenne "A" et "B" : connecteur SMA
Impédance d'entrée de l'antenne : Type SMA de 50 ohms (SWR < 1:2 ; typ. 1:1,4)
Sensibilité : 2 μV ( 6 dBμV), pour SND/N > 58 dB ;
5 μV (14 dBμV), pour SND/N > 98 dB
dans toute la fenêtre de commutation*
Réponse en amplitude : < 0,5 dB (signature d'entrée RF : 6 dBμV ÷ 100 dBμV)
Rejet co-canal : > 2,5 dB
Chan adjacent. sélectivité : > 80 dB typique (pour espacement des canaux ≥ 400 kHz)
Rec fausse. rejet : > 100 dB
Sl rejet d'image : > 90 dB
Intermod. rejet : > 76 dB
IIP3 : > +10 dBm typique
Émissions parasites : < 2nW (typique = 0,1 pW)
Système de réduction du bruit : ENR / ENR-1.2 (Wisycom Extended-NR), bruit optimisé
ENC / ENC-1.2 (Wisycom Extended-NC), voix optimisée et avec préaccentuation réduite
⇒ Autres, compatibles avec la plupart des systèmes, via une émulation DSP interne de SA572, Jeu de puces de compandeur d'enveloppe SA575 et Rms, entièrement programmable par l'utilisateur
Bande passante AF : 30 Hz ÷ 20 kHz
Fréquence de réponse : ± 0,5 dB dans la plage 30 Hz ÷ 19 kHz
Distorsion : 0,1 % typique
Rapport SND/D (analogique) : 110 dB typique
Rapport SND/D (AES3) : >140 dB typique
Sortie audio : 2 sorties ligne audio symétriques électroniquement sur deux connecteurs mini-XLR femelle 3 broches
Niveau de sortie audio : -30 dBu à + 18 dBu
Sortie de ligne audio bloquée : ≤ 200 ohms
Sorties ligne PTT 1 et 2 : Equilibré électroniquement sur un connecteur mini-XLR mâle 5 broches
Sortie numérique : sorties ligne numériques 1 et 2 symétriques électroniquement sur connecteur mini-XLR mâle 3 broches
Taux d'échantillonnage numérique : AES3 à 48 kHz
LED d'alimentation : (NOUVEL affichage) 1 LED RVB multicolores pour l'état d'alimentation du récepteur
(ANCIEN affichage) 2 LED RVB multicolores pour indiquer facilement l'état d'alimentation Rx1 et Rx2
LED RF : 2 LED RVB multicolores pour indiquer facilement l'état RF Rx1 et Rx2. Toujours allumé en fonctionnement normal
LED audio : 2 LED RVB multicolores pour indiquer facilement l'état audio Rx1 et Rx2
Boutons avant : Opération simple avec 4 boutons pour surveiller et configurer rapidement le récepteur.
Fonction One Touch pour une fonction de balayage de fréquence et de synchronisation.
Alimentation : - Externe = 5 ÷ 18 Vdc (1,5 W max)
- Autonome. = avec module de batterie BCA 42 en option
(5 x éléments alcalins ou rechargeables IEC-LR6 1,5 V de taille AA)
Consommation d'énergie : max. 125 mA à 12V environ 6 heures avec batterie (BCA 42)
Écart de température : -10 / +55 °C
Dimensions : Exécution « Slot-in » = 115 x 68 x 18 mm (HxLxP), exécution « Autonome » = 135 x 68 x 18 mm (HxLxP)
Poids : 180g environ
