Inclus dans la location :
Antennes taille (fréquence) au choix
Accessoires en option :
Émetteur MTP 40S ou MTP 41S
Description complète

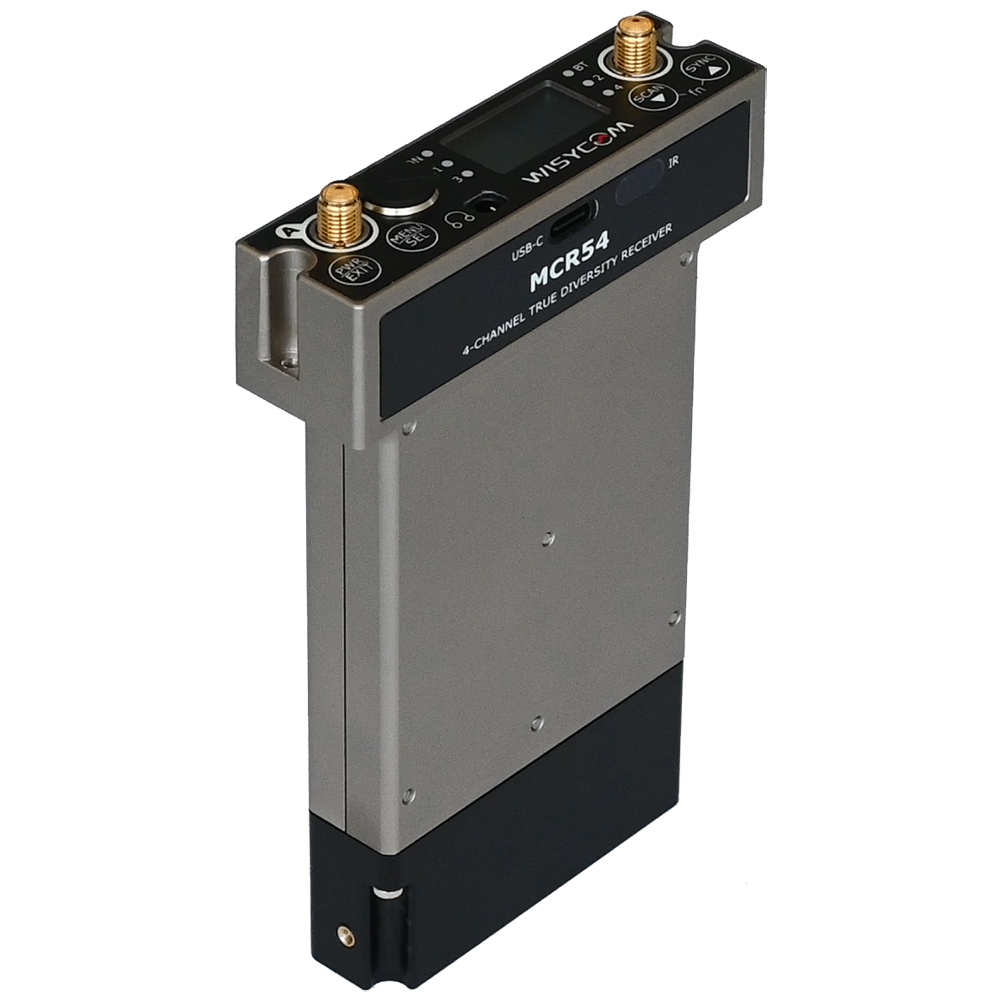

Le MCR54 est un système de récepteur de microphone sans fil quadruple caméra à véritable diversité dans une configuration modulaire autonome ou enfichable. Il est compatible avec la plupart des emplacements d’appareil photo et des accessoires de mixage « multi-slot ».
Récepteur True Diversity à quatre canaux
Compacité exceptionnelle et grande robustesse
Sortie audio analogique et numérique DSP (AES3)
Bande passante jusqu’à 790 MHz dans la plage 470/1 260 MHz
Filtrage frontal multibande de nouvelle génération :
Filtre accordable électroniquement High Q en 470-800 MHz
1er filtre à bande étroite
2ème filtre à bande étroite
Fonctionnement DSP-FM à large bande et à bande étroite (sélectionnable par logiciel) :
La bande étroite permet une efficacité de bande supérieure à 50 %
La bande étroite permet une sensibilité et une immunité au bruit supplémentaires d’environ 3 dB
VCO à bruit extrêmement faible avec balayage de spectre ultra-rapide pour une configuration optimale, rapide et facile
Écran OLED à contraste élevé
Programmation automatique du scan et de l’émetteur via infrarouge et Bluetooth 5 longue portée
Basé sur DSP pour une flexibilité extrême et des opérations multi-companding
Surveillez et contrôlez via USB C ou Bluetooth 5 (longue portée) sur Wisycom Manager 2.0 (logiciel d’ordinateur)
Connecteurs d’antenne arrière et adaptateur micro audio et secteur
Caractéristique Techniques
Gamme de fréquence : MCR54 B2 : 470 ÷ 800 + 823÷832 + 940÷960 MHz (États-Unis/UE)
Canaux commutables : 2 400 fréquences programmables par l'utilisateur, organisées en 40 groupes de 60 canaux
Fenêtre de commutation : Jusqu'à 790 MHz
Fréquences : circuit synthétiseur de fréquence contrôlé par microprocesseur, avec pas minimum de 5 kHz.
Les fréquences peuvent être facilement reprogrammées par PC avec USB C, Bluetooth 5 (longue portée) ou programmation UPKmini en option
Erreur de fréquence : <± 2,5 ppm, dans la plage de température nominale
Modulation : FM, avec désaccentuation
Déviation maximale : ±54 kHz (large bande), ± 40 kHz (bande étroite)
Entrées d'antenne "A" et "B" : connecteur SMA
Impédance d'entrée de l'antenne : Type SMA de 50 ohms (SWR < 1:2 ; typ. 1:1,4)
Sensibilité : 2 μV ( 6 dBμV), pour SND/N > 58 dB ;
5 μV (14 dBμV), pour SND/N > 98 dB
dans toute la fenêtre de commutation*
Réponse en amplitude : < 0,5 dB (pour le signal d'entrée RF : 6 dBµV ÷ 100 dBµV)
Chan adjacent. sélectivité : > 80 dB typique (pour un espacement des canaux ≥ 400 kHz)
Émissions parasites : < 2nW (typique = 0,1 pW)
Système de réduction du bruit : ENR / ENR-1.2 (Wisycom Extended-NR), bruit optimisé
ENC / ENC-1.2 (Wisycom Extended-NC), voix optimisée et avec préaccentuation réduite
⇒ Autres, compatibles avec la plupart des systèmes, via une émulation DSP interne de SA572, Jeu de puces de compandeur d'enveloppe SA575 et Rms, entièrement programmable par l'utilisateur
Bande passante AF : 30 Hz ÷ 20 kHz (large bande), 30 Hz ÷ 17 kHz (bande étroite)
Fréquence de réponse : ± 1 dB dans la plage 30 Hz ÷ 20 kHz (large bande),
± 1 dB dans la plage 30 Hz ÷ 17 kHz (bande étroite)
Distorsion : 0,3 % typique
Rapport SND/D (analogique) : 120 dB typique
Rapport SND/D (AES3) : >125 dB typique
Sortie audio : Symétrique électroniquement sur connecteur femelle mini-XLR 5 broches analogique ou numérique (sélectionnable par SW)
Niveau de sortie audio : -30 dBu à + 18 dBu
Taux d'échantillonnage numérique : AES3 à 48 kHz
LED : 2 LED RVB multicolores pour indiquer facilement l'alimentation et le Bluetooth
4 LED RVB multicolores pour indiquer facilement l'état audio des 4 RX
Alimentation : - Externe = 6 ÷ 18 Vdc (3 W max)
- Autonome. = avec module de batterie BCA 54 en option
Consommation d'énergie : 3 Watt max (avec 4 récepteurs actifs), 2 Watt max (avec 2 récepteurs actifs)
Écart de température : -10 / +55 °C
Dimensions : 104 x 85 x 25 mm (H x L x P)
Poids : 230g environ
Description complète
Le MCR54 est un système de récepteur de microphone sans fil quadruple caméra à véritable diversité dans une configuration modulaire autonome ou enfichable. Il est compatible avec la plupart des emplacements d’appareil photo et des accessoires de mixage « multi-slot ».
Récepteur True Diversity à quatre canaux
Compacité exceptionnelle et grande robustesse
Sortie audio analogique et numérique DSP (AES3)
Bande passante jusqu’à 790 MHz dans la plage 470/1 260 MHz
Filtrage frontal multibande de nouvelle génération :
Filtre accordable électroniquement High Q en 470-800 MHz
1er filtre à bande étroite
2ème filtre à bande étroite
Fonctionnement DSP-FM à large bande et à bande étroite (sélectionnable par logiciel) :
La bande étroite permet une efficacité de bande supérieure à 50 %
La bande étroite permet une sensibilité et une immunité au bruit supplémentaires d’environ 3 dB
VCO à bruit extrêmement faible avec balayage de spectre ultra-rapide pour une configuration optimale, rapide et facile
Écran OLED à contraste élevé
Programmation automatique du scan et de l’émetteur via infrarouge et Bluetooth 5 longue portée
Basé sur DSP pour une flexibilité extrême et des opérations multi-companding
Surveillez et contrôlez via USB C ou Bluetooth 5 (longue portée) sur Wisycom Manager 2.0 (logiciel d’ordinateur)
Connecteurs d’antenne arrière et adaptateur micro audio et secteur
Caractéristique Techniques
Gamme de fréquence : MCR54 B2 : 470 ÷ 800 + 823÷832 + 940÷960 MHz (États-Unis/UE)
Canaux commutables : 2 400 fréquences programmables par l'utilisateur, organisées en 40 groupes de 60 canaux
Fenêtre de commutation : Jusqu'à 790 MHz
Fréquences : circuit synthétiseur de fréquence contrôlé par microprocesseur, avec pas minimum de 5 kHz.
Les fréquences peuvent être facilement reprogrammées par PC avec USB C, Bluetooth 5 (longue portée) ou programmation UPKmini en option
Erreur de fréquence : <± 2,5 ppm, dans la plage de température nominale
Modulation : FM, avec désaccentuation
Déviation maximale : ±54 kHz (large bande), ± 40 kHz (bande étroite)
Entrées d'antenne "A" et "B" : connecteur SMA
Impédance d'entrée de l'antenne : Type SMA de 50 ohms (SWR < 1:2 ; typ. 1:1,4)
Sensibilité : 2 μV ( 6 dBμV), pour SND/N > 58 dB ;
5 μV (14 dBμV), pour SND/N > 98 dB
dans toute la fenêtre de commutation*
Réponse en amplitude : < 0,5 dB (pour le signal d'entrée RF : 6 dBµV ÷ 100 dBµV)
Chan adjacent. sélectivité : > 80 dB typique (pour un espacement des canaux ≥ 400 kHz)
Émissions parasites : < 2nW (typique = 0,1 pW)
Système de réduction du bruit : ENR / ENR-1.2 (Wisycom Extended-NR), bruit optimisé
ENC / ENC-1.2 (Wisycom Extended-NC), voix optimisée et avec préaccentuation réduite
⇒ Autres, compatibles avec la plupart des systèmes, via une émulation DSP interne de SA572, Jeu de puces de compandeur d'enveloppe SA575 et Rms, entièrement programmable par l'utilisateur
Bande passante AF : 30 Hz ÷ 20 kHz (large bande), 30 Hz ÷ 17 kHz (bande étroite)
Fréquence de réponse : ± 1 dB dans la plage 30 Hz ÷ 20 kHz (large bande),
± 1 dB dans la plage 30 Hz ÷ 17 kHz (bande étroite)
Distorsion : 0,3 % typique
Rapport SND/D (analogique) : 120 dB typique
Rapport SND/D (AES3) : >125 dB typique
Sortie audio : Symétrique électroniquement sur connecteur femelle mini-XLR 5 broches analogique ou numérique (sélectionnable par SW)
Niveau de sortie audio : -30 dBu à + 18 dBu
Taux d'échantillonnage numérique : AES3 à 48 kHz
LED : 2 LED RVB multicolores pour indiquer facilement l'alimentation et le Bluetooth
4 LED RVB multicolores pour indiquer facilement l'état audio des 4 RX
Alimentation : - Externe = 6 ÷ 18 Vdc (3 W max)
- Autonome. = avec module de batterie BCA 54 en option
Consommation d'énergie : 3 Watt max (avec 4 récepteurs actifs), 2 Watt max (avec 2 récepteurs actifs)
Écart de température : -10 / +55 °C
Dimensions : 104 x 85 x 25 mm (H x L x P)
Poids : 230g environ
